Системы кондиционирования и охлаждения ЦОД

Монтаж системы кондиционирования должен выполнятся специализированными компаниями – интеграторами, имеющими авторизацию у производителя, право на поставку, монтаж и пуско-наладку оборудования. Компания ИЦ Телеком-Сервис имеет в своем штате грамотных проектировщиков, инженеров по монтажу и настройке основного оборудования ЦОД.

Прецизионные кондиционеры

В помещении ЦОД в соответствии с СН 512-78 должны поддерживаться оптимальные для безотказной работы оборудования параметры воздуха: температура 22+-2 градуса Цельсия и относительная влажность 50+-5 %. Электронное оборудование очень чувствительно к изменению температуры и относительной влажности. Чем больше температура в помещении отклоняется от оптимальной, тем меньше срок службы и надежность функционирования сложного оборудования. Повышенная влажность может привести к коррозии электронных компонентов, пониженная влажность может привести к накоплению и разряду статического электричества, который может уничтожить или повредить оборудование или сохраненные данные. Проектирование ЦОД должно осуществляться с учетом требований общепринятых мировых стандартов по климатике для вычислительных центров.

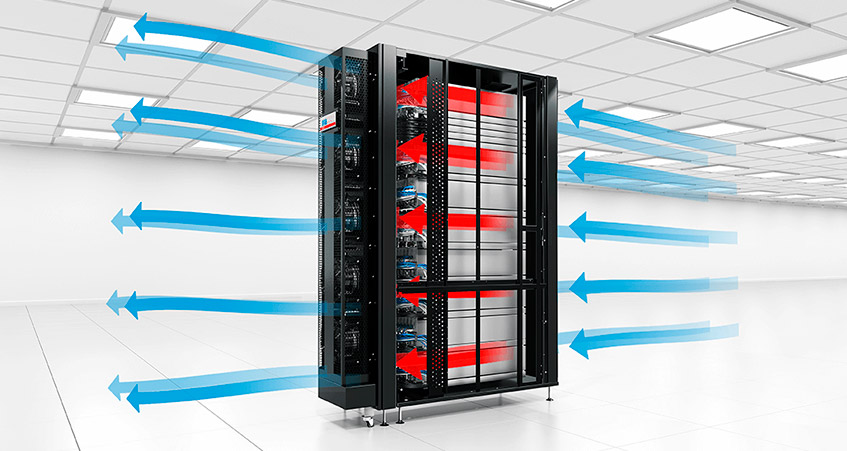

data-center-air-conditioning1

Традиционным способом организации кондиционирования воздуха в структуре инженерной системы дата-центра (ЦОД) является установка прецизионных кондиционеров. При этом отличие такого оборудования от обычных бытовых сплит-систем не только в точном поддержании температурно-влажностного режима, но и большей надежности. Ведь обычные сплит-системы создаются для работы 5 дней в неделю, не более 8 часов работы в день, не более 100 дней в году, срок службы закладывается проектировщиками 5-8 лет. При работе в режиме 7х24х365 такой кондиционер вырабатывает свой ресурс менее чем за 2 года. Также обычные кондиционеры не рассчитаны на работу при больших отрицательных температурах. Понимая во внимание все эти нюансы, грамотный интегратор поможет подобрать нужное оборудование, спроектирует схему подключения, реализует резервирование для достижения требуемых характеристик надежности системы.

Однако на этом перечень задач по холодоснабжению только начинается. Ведь мало предоставить нужную холодопроизводительность, необходимо обеспечить равномерную доставку охлажденного воздуха к оборудованию.

Установка систем кондиционирования

Обычно шкафы с оборудованием устанавливаются таким образом, чтобы между ними образовывались «горячие» и «холодные» коридоры. В «холодные» коридоры подается воздух от кондиционеров, из «горячих» коридоров воздух забирается системой кондиционирования. Это классическая на данный момент схема, но не единственная. Существуют модернизированные схемы с изоляцией «холодного» или «горячего» коридоров, либо закрытые системы кондиционирования, когда тепловые потоки «запираются» в объеме шкафа с оборудованием, есть варианты с вытяжкой горячего воздуха из шкафа, внутрирядное кондиционирование и т.д. Современные шкафы для систем кондиционирования ЦОД должны быть, как правило с перфорированными передними и задними дверями. При этом неиспользуемая фасадная площадь должна быть закрыта специальными заглушками.

В правильной организации тепловых потоков в ЦОДе зачастую участвует фальшпол. При этом нужно грамотно подобрать высоту фальшпола, для того, чтобы пропустить потоки воздуха от кондиционера, правильно расположить коммуникации под полом, чтобы они не создавали помех для охлажденного воздуха, подобрать степень перфорации плиток для равномерного распределения давления под полом, «угадать» с расположением сетки пола относительно шкафов и т.д.

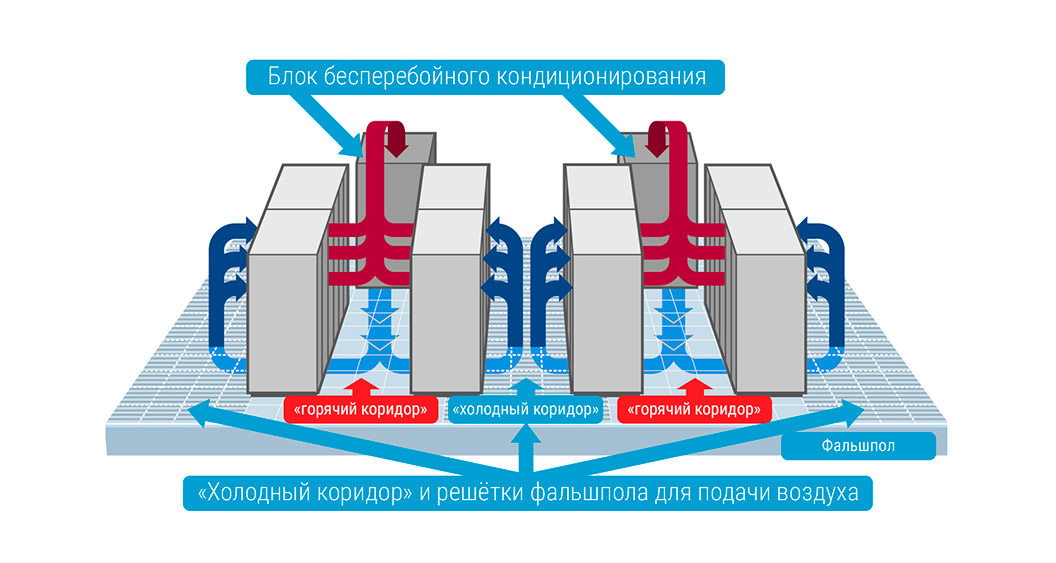

Схема размещения шкафов с чередованием «горячих» и «холодных» коридоров

data-center-air-conditioning2

Не нужно забывать также про место для размещения внешних блоков кондиционеров, про подготовку площадки под них, про существующие ограничения фреонового цикла и тому подобные важные вещи.

Компания «Телекомстройпроект+» поможет правильно спроектировать систему кондиционирования, выбрать оборудование, установить, подключить, настроить его, проконсультирует по вопросу эксплуатации и обязательного технического обслуживания.
